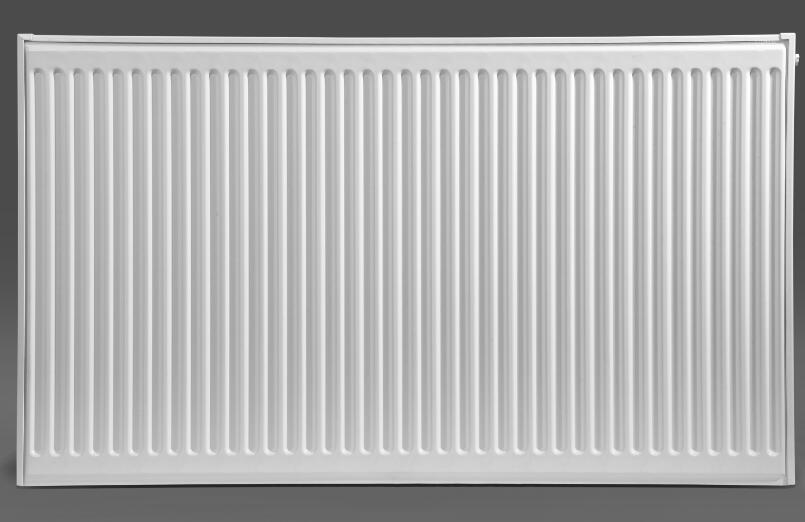

密水道钢板散热器






1、安装示意图:













H

H1

H2

H3

H4

300

250

160

94

82

600

550

400

334

112.5

900

850

700

634

112.5






散热量
高度(mm) 长度(mm) 散热量(W) 散热量(W)
95/70/18℃ 75/60/18℃
22型 33型 22型 33型
300 800 1186 1706 890 1205
1000 1492 2130 1116 1505
1200 1789 2558 1340 1812
1400 2082 2983 1560 2115
1600 2380 3405 1789 2418
1800 2675 3833 2002 2713
2000 2970 4258 2225 3014
2200 3269 4685 2450 3325
600 400 1020 1445 766 1024
600 1534 2165 1142 1534
800 2045 2890 1535 2046
1000 2555 3613 1918 2556
1200 3065 4332 2295 3075
1400 3576 5056 2680 3580
1600 4085 5776 3062 4095
1800 4595 6496 3445 4610
2000 5100 7220 3834 5120
2200 5615 7945 4210 5630
2400 6127 8664 4592 6145
900 400 1395 1945 1044 1383
600 2094 2920 1572 2073
800 2785 3895 2092 2760
1000 3486 4865 2618 3456
1200 4182 5840 3140 4144


SPRS钢制板式散热器技术参数
型号尺寸(mm)中心距(mm)重量(kg/m)水容量(L/m)散热量(∆T=64.5℃)接口尺寸工作压力(Mpa)水槽板厚度(mm)波纹板厚度(mm)
高度宽度长度
22型300100800-220025017.423.141492G1/21.01.20.45
600400-240055035.36.1525551.01.20.45
900400-120085052.119.1634861.01.20.45
 33型300152800-220025026.314.712130G1/21.01.20.45
600400-240055051.69.2336131.01.20.45
900400-120085078.3713.7448651.01.20.45





高效、节能的新一代钢制板式散热器,在同等材质的基础上散热效果更加突出,采用水路25mm凹槽间距,对流翅片与水路直接焊合,保证最大热量输出细小水道的独特设计,保证了供热系统调控的灵活性,因此可以低温提供相同的热输出,以降低能源的消耗;并且使水流更快,加速了热传导,使得散热器加热更快,散热量更大,房间更舒适
高效、节能的新一代钢制板式散热器,在同等材质的基础上散热效果更加突出,采用水路25mm凹槽间距,对流翅片与水路直接焊合,保证最大热量输出细小水道的独特设计,保证了供热系统调控的灵活性,因此可以低温提供相同的热输出,以降低能源的消耗;并且使水流更快,加速了热传导,使得散热器加热更快,散热量更大,房间更舒适
